Mô tả

Máy lọc nước Ro công suất 250 lít/giờ có thể xử lý nguồn nước bẩn thành nước uống trực tiếp. Tuy nhiên nếu chất lượng nguồn nước đầu vào quá kém sẽ làm cho máy lọc nước Ro hay bị tắc. Vì vậy khi lắp đặt máy lọc nước Ro cần đánh giá chính xác nguồn nước cấp đầu nguồn để thiết bị có tuổi thọ cao.

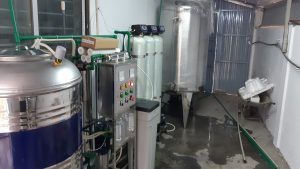

1:Giới thiệu máy lọc nước Ro công suất 250lit/giờ.

Máy lọc nước Ro công suất 250 lít/giờ

Thông số kỹ thuật:

1. Điện áp sử dụng: 220/380/50Hz.
2. Điện áp tiêu thụ: 1600w.
3. Diện tích lắp đặt: 3000 x 1000 x 2000 ( D x R x C ).
4. Lưu lượng Max: 400lit/giờ.
5. Lưu lượng lọc: 300lit/h.

Giới thiệu thiết bị:

Máy bơm tăng áp đầu nguồn:

Máy bơm tăng áp đầu nguồn có chức năng hút nước từ bể chứa nước sạch thành phố đưa vào hệ thống lọc. Với lưu lượng xử lý của dàn lọc đạt 300 lít/giờ + với nguồn nước thải 400lit/giờ nên chúng ta cần lựa chọn máy bơm có lưu lượng từ 800 – 1000lit/giờ.

Với áp xuất yêu cầu đưa qua cột lọc cần áp xuất từ 2 – 2,5Kg/cm2 nên chúng ta sẽ lựa chọn dòng máy bơm có cột áp từ 25 – 35m để có thể đủ áp xuất đẩy qua cột lọc.

Từ những thông số ở trên ta có thể sử dụng dòng máy bơm từ 200 – 350W là đáp ứng được các nhu cầu trên, để cho thiết bị hoạt động ổn định lâu dài nên chúng tôi sử dụng máy bơm công suất 350W để đẩy qua hệ thống lọc thô.

Thiết bị lọc thô đầu nguồn:

Nước máy sẽ được máy bơm áp đưa vào hệ thống xử lý, trước khi đi vào các cột lọc chúng tôi đã bố trí một bộ lọc chặn có kích thước lọc 5Micron giúp loại bỏ các cặn lơ lửng có trong nước có kích thước bằng hoặc lớn hơn 5Micron.

Với đặc thù là lõi lọc thô nên lõi lọc sẽ được thay thế theo định kỳ từ 10 – 30 ngày cần thay thế lõi lọc một lần. Tuy từng nguồn nước đầu vào sẽ có quảng thời gian thay thế lõi lọc khác nhau.

Thiết bị lọc thô đầu nguồn vừa có chức năng loại bỏ cặn bẩn mà chúng còn thêm một chức năng nữa là làm ổn định dòng nước trước khi đi vào cột lọc.

Áp xuất máy bơm khi hoạt động sẽ tạo một luồng áp xuất đột ngột khi vào cột lọc có thể làm sáo trộn lớp vật liệu lọc nên thiết bị này có chức năng hạn chế sự ảnh hưởng của dòng nước tới lớp vật liệu trong bể lọc thô.

Bể xử lý kim loại nặng trong Máy lọc nước Ro công suất 250 lít/giờ.

Bể xử lý kim loại nặng là đơn vị xử lý thứ 2 trong dây chuyền lọc nước uống ngay. Bể lọc có chức năng xử lý các kim loại nặng tồn tại trong nước như sắt, mangan và asenic.

Bể xử lý kim loại nặng gồm 3 bộ phận chính:

1. Vỏ bể lọc.
2. Automaicvalve.
3. Vật liệu lọc.

Vỏ bể lọc thường được sử dụng bằng vật liệu Composite, nhưng nhìn chung vỏ bằng nhựa Composite không được an toàn cho lắm vì có lớp gia cường bằng các sơi amiang. Vì vậy sau này đa phần được sử dụng bằng cột Inox ss304 thực phẩm sẽ an toàn hơn cho người sử dụng.

Automatic valve có chức năng xả rửa lớp vật liệu lọc theo chương trình cài đặt điện tử. Trong quá trình hoạt động, các cặn bẩn sẽ bám vào lớp trên cùng của vật liệu lọc, lâu ngày lớp này dày lên làm lưu lượng lọc của bể lọc giảm xuống đáng kể, thời điểm này Automatic valve sẽ tự động chuyển chiều valve về chế độ xả rửa ngược, sử dụng áp lực nước đẩy lớp cặn bẩn tồn dư trong nước ra ngoài.

Vật liệu lọc được coi là thiết yếu nhất trong bể lọc, vì chúng có chức năng giữ lại các loại cặn bẩn đó. Nếu lớp vật liệu lọc kém đồng nghĩa với khả năng xử lý của thiết bị lọc giảm xuống đáng kể vì vậy khi lắp thiết bị lọc cần lựa chọn dòng vật liệu lọc có chất lượng cao sẽ giúp tuổi thọ của thiết bị được bền hơn theo thười gian.

Thiết bị lọc than hoạt tính trong Máy lọc nước Ro công suất 250 lít/giờ

Than hoạt tính là một loại vật liệu cao cấp, có giá thành rất cao. Tuy nhiên do sự cạnh tranh nhiều công ty đã sử dụng những loại than rẻ tiền, chưa hoạt hóa làm cho khả năng xử lý của thiết bị giảm đi đến 80% những khả năng xử lý vốn dĩ của nó.

Than hoạt tính là dang vật liệu lọc được hoạt hóa trên nhiệt độ cao, cộng với hóa chất sẽ giúp vật liệu này có rất nhiều các lỗ rỗng bên trong hạt. Quá trình các hạt nước đi qua bể lọc sẽ đi qua các khe rỗng li ti của hạt than hoạt tính, những chất mang gốc hữu cơ sẽ bị than hoạt tính giữ lại nhờ cơ chế hập thụ đặc biệt vốn có.

Thiết bị lọc cặn vôi:

Cặn vôi là một dạng ion gây tắc màng Ro cực kỳ khủng khiếp, những màng lọc Ro bị tắc do cặn vôi đã phần không thể phục hồi được nhờ vào quá trình rửa màng. Vì vậy việc loại bỏ cặn vôi khỏi nước nguồn là việc làm vô cùng cần thiết.

Quá trình lọc của Máy lọc nước Ro công suất 250 lít/giờ

Quá trình lọc cặn vôi được hiểu là khi lọc nước có chứa các ion cũng là canxi và magie đi qua bể lọc có chứa các lớp lọc là các hạt nhựa đã được cấy phủ trên bề mặt hạt các lớp ion natri.

Các ion natri này sẽ hòa vào nước còn các ion Ca2+ và Mg2+ sẽ bám dính vào hạt nhựa, Nước sau lọc không còn hoặc còn ít các ion Ca2+ và Mg2+, nước này đã được làm mềm nhưng trong nước đã được làm mềm hàm lượng na+ tăng lên một lượng tương ứng với lượng ion Ca2+ và Mg2+ đã mất đi trong quá trình trao đổi ion.

– Sau quá trình hoạt động khả năng trao đổi ion của lớp hạt nhựa gần cạn kiệt, độ cứng trong nước sau lọc bắt đầu tăng lên vượt cao hơn mức quy định chúng ta phải tiến hành rửa lọc để loại bỏ các ion Ca2+ và Mg2+ đã dính vào lớp hạt nhựa và thế chỗ cho các ion này là các ion Na+ sẽ đưa vào bể lọc, phục hồi lại khả năng trao đổi của hạt lọc. Quá trinh này gọi là quá trinh hoàn nguyên lại bể lọc Cationit.

Quá trình hoàn nguyên.

– Trong quá trinh hoàn nguyên phải đưa được ion Ca2+ và Mg2+ ra ngoài bể lọc và cấy lại vào bề mặt hạt lọc lớp ion Na+ mới để cho quá trình này sảy ra trong lớp lọc, làm tơi các hạt lọc và làm lỏng lẻo sự kết dính của ion Ca2+ và Mg2+ ở bề mặt hạt lọc, rồi cho dung dịch có nồng độ cao của ion Na+ vào tiếp xúc với bề mặt các hạt để thực hiện quá trình đẩy các Ion Ca và Mg ra khỏi hạt lọc.

– Dung dịch hoàn nguyên được chọn là dung dịch muối NaCl hoặc dung dịch Acid có nồng độ thích hợp. Khi dung dịch NaCl vào nước NaCl sẽ được phân ly thành Ion Na+ và Cl-, Ion Na+ với nồng độ đủ lớn sẽ thế chỗ cho các ion Ca2+ và Mg2+ tan vào nước, cùng với ion Cl- được thoát ra ngoài theo đường nước thải. Dung dịch hoàn nguyên NaCl đưa vào bể lọc qua thiết bị phân phối đặt trên đỉnh bể lọc, dung dịch hoàn nguyên đi qua lớp trao đổi ion theo chiều từ trên xuống dưới.

Sau quá trình hoàn nguyên các hạt đã phục hồi lại khả năng trao đổi, sau đó sẽ được rửa xuôi để loại bỏ dung dịch muối hoàn nguyên thừa còn lại trong lỗ rỗng giữa các hạt rồi đưa bể lọc trở lại làm việc bình thường.

Hệ thống bơm Ro:

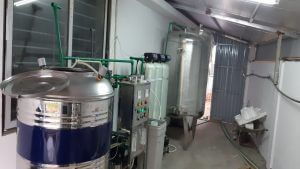

Máy lọc nước Ro công suất 250 lít/giờ

Màng lọc Ro là màng bán thấm nên đòi hỏi áp xuất đầu vào của thiết bị cần cao từ 100 – 150PSI nên đối với những hệ thống lọc nhỏ dòng máy bơm Ro luôn được lựa chọn là máy bơm trục đứng.

Máy bơm trục đứng đa tầng cánh có chức năng nén nước vào màng Ro, với nhiều tầng cánh nối tiếp nhau sẽ giúp quá trình tạo áp xuất dễ dàng hơn, không tiêu tốn nhiều điện năng.

Màng lọc Ro:

 Nguyên lý hoạt động máy lọc nước Ro công suất 250 lít/giờ:

Theo một cơ chế ngược lại với các cơ chế lọc thẩm thấu thông thường, nhờ lực hấp dẫn của trái đất để tạo ra sự thẩm thấu của các phân tử nước qua các mao mạch của lõi lọc (chẳng hạn như lõi lọc dạng gốm Ceramic).

Màng lọc RO hoạt động trên cơ chế chuyển động của các phần tử nước nhờ áp lực nén của máy bơm cao áp tạo ra một dòng chảy mạnh (đây có thể gọi là quá trình phân ly trong chính dòng nước ở môi trường bình thường nhờ áp lực) đẩy các thành phần hóa học, các kim loại, tạp chất…có trong nước chuyển động mạnh, văng ra vùng có áp lực thấp hay trôi theo dòng nước ra ngoài theo đường thải (giống như nguyên lý hoạt động của thận người). Trong khí ấy các phân tử nước thì lọt qua các mắt lọc cỡ kích cỡ 0,001 micromet nhờ áp lực dư, với kích cỡ mắt lọc này thì hầu hết các thành phần hóa chất kim loại, các loại vi khuẩn đều không thể lọt qua.

Cấu tạo màng lọc Ro trong Máy lọc nước Ro công suất 250 lít/giờ.

Lõi lọc RO hiện tại được biết đến là lõi lọc được cấu thành bởi các cụm (module) màng lọc được cuộn tròn lại, mỗi một cụm (module) màng lọc bao gồm một màng dẫn nước sạch, một màng lọc thẩm thấu ngược và một màng dẫn nước cấp.

Những màng trên được xếp chồng lên nhau và quấn quanh ống thu hồi nước sạch trung tâm. Màng thẩm thấu ngược được quấn tròn để hình thành kênh nước cấp ở giữa hai bề mặt ngoài liền kề của màng. Kênh nước sạch được hình thành từ mặt trong liền kề của màng lọc thẩm thấu ngược. Màng dẫn nước sạch nằm giữa kênh nước sạch này.

Lõi lọc thẩm thấu ngược RO loại này các mép được dán kín ở 2 mép bên của kênh nước sạch và 1 mép một ở cách xa ống thu hồi nước sạch trung tâm. Do đó, nước sau khi thẩm thấu sẽ chảy tập trung về một bên mép còn lại và nối với ống dẫn nước sạch trung tâm.

Các modul của Ro.

Sau khi cụm (module) màng lọc được quấn quanh ống nước sạch trung tâm, toàn bộ mặt ngoài của lõi lọc sẽ được bọc bởi một màng nhựa mỏng bên ngoài được dán kín trừ 2 đầu của lõi lọc.

Đối với lõi lọc loại này, đầu tiên nước sẽ vào kênh nước cấp ở một đầu của lõi lọc: một phần của nước cấp sẽ được lọc bởi màng RO và chảy vào ống nước sạch trung tâm thông qua màng dẫn nước; một phần khác mà không được lọc qua màng RO là nước thải sẽ chảy dọc theo màng dẫn nước cấp và được thải ra ngoài ở đầu còn lại của lõi lọc.

Với lõi lọc loại này thì hướng của nước cấp và hướng của nước thải ra là cùng một hướng.

Tuy nhiên, do kênh nước cấp rộng và đường đi của nước ngắn thì tốc độ dòng chảy của nước cấp dọc theo kênh nước cấp là tương đối thấp và dẫn đến hiện tượng phân cực nồng độ rất dễ xảy ra trên bề mặt của màng lọc. Điều này dẫn đến làm tăng tốc độ bám bẩn màng lọc, giảm tỉ lệ loại bỏ tạp chất, năng suất lọc thấp và tuổi thọ lõi lọc ngắn.

Chức năng màng lọc Ro trong máy lọc nước Ro công suất 250 lít/ giờ.

Màng lọc nước RO là là thiết bị thực hiện chức năng chính của máy lọc nước RO với các nhiệm vụ như sau:

• Loại bỏ các hợp chất hữu cơ như thuốc trừ sâu, phẩm nhuộm công nghiệp… thường có kích thước phân tử lớn nên không thể đi qua màng lọc nước RO được.
• Các ion kim loại tuy nhỏ nhưng lại bị Hydrat hóa( bị các phân tử nước bao quanh) nên cũng trở nên cồng kềnh hơn và không hể chui lọt được qua các khe hở có trên lỗ lọc của màng RO
• Các vi khuẩn( kích thước vài micromet) hay các loại virus nhỏ hơn kích thước vài chục nanomet đều to gấp hàng chục lần kích thước của lỗ trên màng nên đều bị chặn lại.
• Loại bỏ hoàn toàn các chất rắn, khí hòa tan trong nước
• Do đó kết quả sau khi đi qua màng RO là nước rất sạch.

 Nước sau khi qua hệ màng lọc Ro, đã đảm bảo các tiêu chí về hòa học tuy nhiên vẫn còn các chỉ tiêu về sinh học chưa được xử lý. Nên khi nước qua màng Ro sẽ được đưa qua các công đoạn như đèn cực tím, hoặc Ozon để loại bỏ các vi sinh vật tồn tại trong nước.
